임팩트 스프링클러가 회전을 멈추는 이유는 무엇입니까? 원인 및 수정 사항

짧은 대답: 임팩트 스프링클러가 회전을 멈추는 이유

임팩트 스프링클러는 주로 다음과 같은 이유로 회전을 멈춥니다. 불충분한 수압, 막힌 노즐, 손상되거나 마모된 디플렉터 암 스프링, 구동 장치에 쌓인 잔해 또는 고착된 피벗 베어링 . 대부분의 경우 수정은 간단하며 특별한 도구가 필요하지 않습니다. 어떤 구성 요소가 고장 났는지 정확히 이해하면 시간과 돈을 절약하고 맹목적으로 문제를 해결하는 동안 잔디가 마르는 것을 지켜보는 좌절감을 덜 수 있습니다.

임팩트 스프링클러 임펄스 스프링클러라고도 불리는 이 제품은 아름답고 단순한 기계적 원리로 작동합니다. 물은 압력에 의해 노즐에서 빠져나와 무게가 있는 디플렉터 암에 부딪혀 옆으로 밀고 스프링이 다시 고정합니다. 반복되는 충격으로 인해 스프링클러 헤드가 원호를 중심으로 점진적으로 회전합니다. 해당 단계 중 하나라도 중단되면 전체 회전이 중지됩니다. 아래 섹션에서는 알려진 모든 오류 모드를 자세히 설명하고 각 오류를 진단하고 수정하는 구체적인 단계를 안내합니다.

임팩트 스프링클러의 실제 작동 방식

문제를 진단하기 전에 진행 중인 메커니즘을 이해하는 것이 도움이 됩니다. 일반적인 충격 스프링클러는 다음과 같은 주요 구성 요소로 구성됩니다.

노즐: 유량과 스프레이 패턴을 제어합니다. 일반적으로 직경이 3/32인치에서 5/32인치인 황동 또는 플라스틱입니다.
디플렉터 암(해머 암): 물 흐름을 차단하는 작은 편향 날개가 있는 힌지 레버. 팔에는 스프링이 장착되어 있어 타격을 가할 때마다 다시 돌아옵니다.
봄: 디플렉터 암을 옆으로 밀 때 에너지를 저장했다가 해제하여 팔을 스트림으로 다시 스냅하여 회전을 유도하는 "충격"을 생성합니다.
피벗 베어링(부싱): 머리가 회전하는 중앙 회전 관절. 일반적으로 황동이나 폴리머로 만들어집니다.
트립 칼라(아크 스톱): 회전 호를 제한하고 정의하는 조정 가능한 탭 — 일반적으로 25°에서 360° 사이로 설정됩니다.
라이저 및 베이스: 나사형 입구는 물 공급 장치에 연결되고 라이저는 헤드를 잔디 위로 들어 올립니다.

각 회전 사이클에는 워터 제트가 디플렉터 베인에 부딪혀 암을 스프링에 대해 바깥쪽으로 밀고 나서 스프링 힘이 머리를 1도 정도 움직일 수 있는 충분한 운동량으로 암을 되돌리는 과정이 포함됩니다. 분당 수백 사이클이 넘는 부드러운 회전이 가능합니다. 스프링이 너무 약하거나, 팔이 너무 뻣뻣하거나, 수압이 너무 낮으면 팔이 충분히 빨리 돌아오지 못하거나 머리를 움직이는 데 필요한 추진력을 전혀 전달하지 못합니다.

낮은 수압: 가장 흔한 원인

임팩트 스프링클러가 회전을 멈추는 가장 흔한 이유는 다음과 같습니다. 수압이 부족하다 . 대부분의 충격 스프링클러는 다음 사이에서 작동하도록 평가되었습니다. 30 및 50 PSI(평방 인치당 파운드) . 압력이 대략 25 PSI 아래로 떨어지면 워터 제트는 충분한 에너지로 디플렉터 암을 옆으로 밀어낼 만큼 충분한 힘을 갖지 못합니다. 팔이 약하게 떨리거나 전혀 움직이지 않을 수 있으며, 머리는 한 자세로 고정되어 있습니다.

압력이 문제라는 징후

스프링클러에서 물을 분사하지만 헤드가 거의 움직이지 않거나 매우 느리게 회전합니다.
동일한 구역에 있는 여러 스프링클러는 모두 동시에 제대로 작동하지 않습니다.
동시에 작동하는 스프링클러 헤드 수가 적을수록 성능이 눈에 띄게 향상됩니다.
이웃이나 다른 집안의 비품이 동시에 물을 사용하고 있습니다.

압력 문제를 확인하고 해결하는 방법

철물점에서 15달러 미만에 구입할 수 있는 간단한 압력 게이지를 스프링클러 구역 근처의 호스 턱받이에 부착하세요. 구역을 실행하고 동적(유동) 압력을 읽습니다. 30PSI 미만으로 표시되면 압력 문제가 있는 것입니다. 일반적인 원인과 해결 방법은 다음과 같습니다.

영역당 헤드가 너무 많습니다. 활성 헤드 수를 줄이거나 영역을 두 개의 별도 영역으로 분할합니다.
부분적으로 닫힌 공급 밸브: 주 관개 차단 장치를 찾아 완전히 열려 있는지 확인하십시오. 75%만 열린 밸브는 10-15 PSI까지 압력을 줄일 수 있습니다.
소형 공급 라인: 3~4개 이상의 임팩트 스프링클러에 공급하는 ½인치 라인은 일반적으로 압력이 부족합니다. 3/4인치 파이프로 업그레이드하면 일반 주거 환경에서 8~12PSI를 복구할 수 있습니다.
시 공급 압력 강하: 일부 수도 시설은 수요가 가장 많은 시간대에 본선 압력을 줄입니다. 관개 일정을 이른 아침(오전 6시 이전)으로 설정하면 이러한 상황을 피할 수 있는 경우가 많습니다.
압력 조절기 고장: 집에 감압 밸브(PRV)가 있는데 고장난 경우 압력이 매우 낮거나 불규칙하게 변동할 수 있습니다. 배관공은 위치에 따라 $150~$350에 PRV를 교체할 수 있습니다.

노즐이 막혔거나 물 경로에 이물질이 있음

부분적으로 또는 완전히 막힌 노즐은 디플렉터 암을 구동하는 워터 제트를 제한합니다. 제트 속도를 조금만 줄여도 회전을 방지할 수 있습니다. 임팩트 스프링클러 노즐의 개구부는 일반적으로 직경이 0.09~0.18인치입니다. 이는 모래 한 알, 파이프 스케일 조각 또는 뿌리 재료 조각이 막힐 수 있을 만큼 충분히 작습니다.

막힌 노즐 식별

물을 켜고 스프레이 패턴을 관찰하십시오. 건강한 임팩트 스프링클러는 깨끗하고 촘촘한 흐름을 생성합니다. 막힌 노즐은 라인의 압력이 적절한 경우에도 약한 확산 스프레이, 불규칙한 팬 모양 또는 전혀 흐름이 없는 경우를 생성합니다. 풀 스윙을 완료하지 않고도 디플렉터 암이 경련하는 것을 볼 수도 있습니다.

단계별 노즐 청소

스프링클러로의 물 공급을 차단하십시오.
스프링클러 헤드에서 노즐을 푸십시오. 대부분의 임팩트 스프링클러 노즐은 나사산이 있고 시계 반대 방향으로 1/4바퀴 돌려 제거하거나 작은 고정 핀으로 고정할 수 있습니다.
노즐을 빛에 비추어 눈에 보이는 장애물이 있는지 확인하십시오.
미네랄 스케일이 있는 경우 노즐을 백식초에 15~30분 동안 담급니다(경도가 200mg/L 이상인 경수가 있는 지역에서 일반적임).
얇은 와이어, 이쑤시개 또는 많은 스프링클러 키트에 포함된 노즐 청소 도구를 사용하여 오리피스를 부드럽게 청소합니다. 드릴 비트를 사용하지 마십시오. 구멍이 커지고 유속이 영구적으로 변경됩니다.
물을 뒤로 흐르게 하여 노즐을 세척합니다.
다시 설치하고 테스트하세요.

막힘이 반복적으로 문제가 되는 경우, Y-스트레이너 필터 스프링클러 상류의 공급 라인에 있습니다. 150메시 스크린 필터의 가격은 $10~$25이며 대부분의 잔해물이 노즐에 도달하기 전에 제거됩니다.

디플렉터 암 스프링이 마모되었거나 약하거나 부러졌습니다.

디플렉터 암의 스프링은 충격 메커니즘의 핵심입니다. 시간이 지남에 따라(특히 UV 방사선, 극한 온도 또는 미네랄 함유 물에 노출된 스프링클러의 경우) 이 스프링은 장력을 잃거나 부식되거나 완전히 파손됩니다. 원래 장력의 20~30%만 손실된 스프링은 더 이상 머리를 회전시킬 만큼 충분한 힘으로 팔을 되돌리지 못할 수 있습니다. , 수압과 노즐 상태가 완벽하게 양호한 경우에도 마찬가지입니다.

결함이 있는 스프링 진단

물을 끈 상태에서 디플렉터 암을 수동으로 옆으로 밀었다가 놓습니다. 좋은 스프링은 팔을 단단하고 소리나게 뒤로 잡아당겨야 합니다. 암이 천천히 뒤로 움직이거나, 부분적으로만 돌아오거나, 눈에 띄는 부식이나 코일 파손이 보이면 스프링에 문제가 있는 것입니다. 많은 임팩트 스프링클러에서 스프링은 디플렉터 암의 피벗 지점에 부착된 작은 토션 코일입니다.

스프링 교체

Rain Bird, Nelson 및 Orbit과 같은 일반 브랜드의 교체 스프링을 사용할 수 있습니다. $2~$8 일반적으로 멀티팩으로 제공됩니다. 교체하려면:

모델에 따라 고정 클립을 누르거나 피벗 핀을 밀어서 디플렉터 암을 제거합니다.
제거하기 전에 오래된 스프링의 방향을 기록해 두십시오. 도움이 된다면 사진을 찍어 두십시오.
동일한 구성으로 새 스프링을 팔과 몸체 고정점에 겁니다.
팔을 다시 부착하고 물을 켜기 전에 수동으로 스냅 동작을 테스트하십시오.

정확한 교체 스프링을 구할 수 없는 경우 일반적으로 스프링클러 헤드 전체를 교체하는 것이 더 경제적입니다. 고품질 황동 임팩트 스프링클러 헤드의 가격은 $8~$20이며 본체가 이미 몇 년 동안 사용된 경우 여러 스프링 교체보다 오래 지속됩니다.

압착되거나 부식된 피벗 베어링

전체 헤드가 회전하는 중앙 부싱인 피벗 베어링은 미네랄 스케일 축적, 부식 또는 물리적 손상으로 인해 고착될 수 있습니다. 베어링이 걸리면 완벽하게 작동하는 충격 메커니즘이라도 중앙 조인트에 너무 많은 마찰이 있기 때문에 헤드를 회전시킬 수 없습니다.

베어링 테스트 방법

물을 끄고 스프링클러 헤드를 손으로 돌려보세요. 제대로 작동하는 헤드는 최소한의 저항으로 자유롭게 회전해야 합니다. 두 손가락으로 거의 노력하지 않고 회전할 수 있어야 합니다. 헤드가 뻣뻣하거나 힘이 필요하거나 전혀 회전하지 않으면 베어링이 손상된 것입니다.

딱딱한 베어링 풀기

가벼운 부식 또는 스케일: WD-40과 같은 관통 윤활제나 전용 스프링클러 윤활제를 피벗 조인트에 바르십시오. 2~3분 동안 손으로 머리를 앞뒤로 움직입니다. 필요한 경우 반복한 다음 관개를 재개하기 전에 물로 씻어냅니다.
큰 규모(경수 지역): 헤드를 분해하고 피벗 부품을 50/50 백식초 용액에 1~2시간 동안 담근 후 작은 브러시로 문지른 후 헹구고 다시 조립합니다.
물리적 손상: 베어링에 균열이 생기거나 홈이 생기거나 변형된 경우 교체만이 신뢰할 수 있는 유일한 해결책입니다. 대부분의 임팩트 스프링클러에서 피벗 어셈블리는 본체에 일체형이므로 헤드 전체를 교체해야 합니다.

임팩트 스프링클러 베어링에 과도한 그리스를 사용하지 마십시오. 먼지를 끌어들이고 시간이 지남에 따라 문제가 더욱 악화됩니다. 장기적인 피벗 유지 관리를 위해서는 실리콘 기반 윤활제를 얇게 도포하는 것이 좋습니다.

트립 칼라 정렬 불량 또는 손상

임팩트 스프링클러는 하나 또는 두 개의 조정 가능한 트립 칼라(아크 스톱 또는 역전 칼라라고도 함)를 사용하여 회전 호를 정의합니다. 이 칼라는 스프링클러 본체에 위치하며 회전 헤드의 작은 탭에 연결됩니다. 머리가 칼라에 도달하면 탭이 편향기 암을 반대쪽으로 뒤집어 회전 방향을 바꿉니다. 칼라가 미끄러지거나 부러지거나 강제로 제 위치에서 벗어나면 머리가 그 지점에서 멈추고 절대 뒤집히지 않아 회전이 완전히 멈춘 것처럼 보입니다.

트립 칼라 확인 및 조정

물을 틀고 머리가 회전하는 것을 지켜보세요. 특정 지점에서 멈추고 디플렉터 암이 한 위치에 고정된 것처럼 보이면 해당 위치에서 트립 칼라를 확인하십시오. 칼라는 홈에 단단히 고정되어야 하며 반전 탭과 원활하게 맞물리도록 올바른 각도를 이루어야 합니다.

칼라를 몸의 새로운 위치로 밀어 넣고 이제 머리가 제대로 돌아가는지 테스트합니다.
칼라 탭이 갈라지거나 부러진 경우 칼라를 교체하십시오. 많은 제조업체에서 교체용 칼라 세트를 $3~$7에 판매합니다.
전체 원형(360°) 회전의 경우 역방향 칼라를 완전히 제거하거나 정상 작동 중에 맞물리지 않도록 위치를 지정해야 합니다.

디플렉터 암 메커니즘에 잔해물이 쌓여 있음

지상 라이저에 장착된 충격 스프링클러는 특히 디플렉터 암과 스프링클러 본체 사이에 잔해물이 끼는 데 취약합니다. 예지된 잔디, 작은 자갈, 곤충 몸체, 씨앗 꼬투리 및 기타 유기 물질로 인해 팔이 열리거나 닫힌 위치에 걸릴 수 있습니다. 이는 잔디를 깎거나 바람에 날려 파편이 스프링클러와 정기적으로 접촉하는 지역에서 특히 흔히 발생합니다.

잔해 제거

물을 끄고 디플렉터 암 피벗 포인트를 주의 깊게 검사하십시오. 얇은 도구(이쑤시개나 곧은 종이 클립이 적합함)를 사용하여 피벗 주위를 탐색하고 자유로운 움직임을 방해하는 모든 재료를 제거합니다. 눈에 보이는 잔해물을 제거한 후 스프링클러에 물을 잠깐 흘려 남아 있는 잔해물을 씻어냅니다. 스프링클러를 작동 상태로 두기 전에 암 스냅 동작을 다시 테스트하십시오.

이물질 침입이 지속적인 문제인 경우 충격 스프링클러를 다음 장소에 설치하는 것을 고려하십시오. 보호 덮개가 있는 무게 있는 베이스 , 또는 사용하지 않을 때 머리를 땅 아래에 유지하는 팝업 충격 스프링클러 스타일로 전환합니다.

과도한 수압으로 인해 헤드가 잠김

압력과 관련된 가장 일반적인 문제는 낮은 압력이지만, 압력이 너무 높으면 임팩트 스프링클러가 제대로 회전하지 못할 수도 있습니다. 압력이 대략 초과할 때 60~70PSI , 워터 제트가 너무 많은 힘으로 디플렉터 암에 부딪칩니다. 암이 너무 뒤로 밀려서 복귀 경로를 초과하거나 유압력이 본질적으로 깨끗한 스냅백을 허용하지 않고 편향된 위치에 암을 고정시킵니다. 이는 헤드가 불규칙하게 진동하거나 강한 물 흐름에도 불구하고 단순히 정지 상태를 유지하는 것으로 나타납니다.

과압 진단

구역에 공급되는 공급 라인에 압력 게이지를 사용하십시오. 스프링클러 연결 지점에서 동적 압력이 55PSI를 초과하는 경우 과압이 원인일 수 있습니다. 다른 징후로는 노즐의 연무 또는 김서림(일관된 흐름이 아닌 미세한 물방울), 구역이 활성화될 때 파이프의 수격 소음 또는 근처 솔레노이드 밸브의 빈번한 다이어프램 고장 등이 있습니다.

고압용 솔루션

설치하다 압력 조절기 관개 구역 앞 공급 라인에. 압력을 미리 설정된 수준(일반적으로 30 또는 45 PSI)으로 줄이는 구역별 레귤레이터를 $15~$40에 구입할 수 있습니다.
유량을 줄여 동적 압력을 줄이려면 구역 공급에 부분적으로 닫힌 볼 밸브를 사용하십시오. 이는 대략적인 조정이지만 약간의 조정이 가능합니다.
충격 스프링클러의 노즐 크기를 더 크게 변경하면 동일한 압력에서 더 많은 유량이 흐르게 되어 제트 속도와 암 충격력이 줄어듭니다.

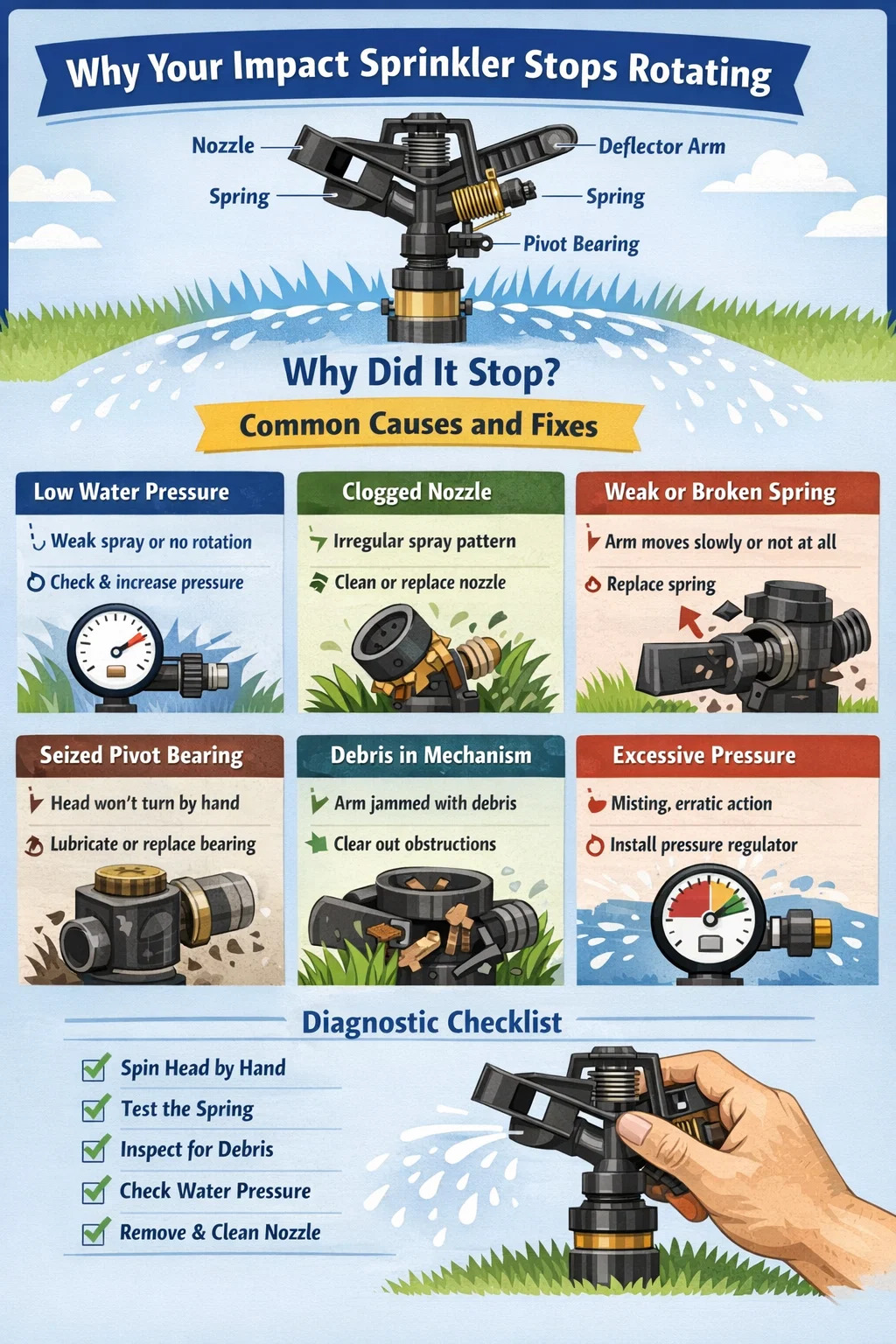

일반적인 오류 모드를 한눈에 비교

아래 표에는 충격식 스프링클러가 회전을 멈추는 가장 일반적인 이유, 각 문제를 식별하는 방법 및 이를 해결하는 데 드는 일반적인 비용이 요약되어 있습니다.

일반적인 충격 스프링클러 회전 실패 원인, 증상 및 수리 비용
원인	주요 증상	DIY 수정	일반적인 비용
낮은 수압	스프레이가 약하고 회전이 느리거나 회전하지 않음	밸브를 완전히 열고 구역당 헤드를 줄입니다.	$0~$40
막힌 노즐	불규칙하거나 확산된 스프레이 패턴	노즐 청소 또는 교체	$0~$10
약하거나 부러진 스프링	팔이 천천히 뒤로 젖혀지거나 전혀 뒤로 젖혀지지 않음	스프링 또는 풀 헤드 교체	$2~$20
압수된 피벗 베어링	머리가 뻣뻣하거나 손으로 돌리지 않음	헤드 윤활 또는 교체	$0~$20
잘못 정렬된 트립 칼라	머리는 매번 같은 지점에서 멈춘다	칼라 위치를 바꾸거나 교체하세요	$0~$7
메커니즘의 잔해	팔이 물리적으로 막혔거나 걸렸습니다.	수동으로 이물질 제거	$0
과도한 압력	흐릿하고 불규칙한 팔 동작	압력 조절기 설치	$15~$40

모든 임팩트 스프링클러에 대한 단계별 진단 프로세스

추측보다는 임팩트 스프링클러의 회전이 멈출 때마다 이 논리적 순서를 따라 작업하십시오. 각 단계에서는 다음 단계로 넘어가기 전에 원인 범주를 제거합니다.

손 회전 확인: 물을 끄고 머리를 손으로 돌려보세요. 뻣뻣한 경우 무엇보다 먼저 피벗 베어링을 다루십시오.
디플렉터 암 스프링을 테스트합니다. 팔을 옆으로 밀었다가 놓습니다. 단단히 고정되지 않으면 스프링을 교체해야 합니다.
눈에 보이는 잔해가 있는지 검사하십시오. 암 피벗, 노즐, 트립 칼라 주변에 이물질이 있는지 살펴보세요.
물을 틀고 관찰하세요: 스프레이가 있는지, 제트의 품질, 회전 사이클의 어느 부분이 실패하는지 확인하십시오.
압력 측정: 공급측에 게이지를 사용하십시오. 구역이 30~55PSI 사이에서 작동하는지 확인하세요.
노즐을 제거하고 검사합니다. 찾은 내용에 따라 필요에 따라 청소하거나 교체하십시오.
여행 칼라를 확인하세요: 헤드가 특정 지점에서 멈춘 경우 올바른 위치에 있고 손상되지 않았는지 확인하십시오.
다른 모든 방법이 실패하면 헤드를 교체하십시오. 청소, 조정 및 윤활 작업을 수행해도 문제가 해결되지 않으면 새 헤드를 교체하는 것이 가장 비용 효율적인 솔루션입니다.

임팩트 스프링클러의 안정적인 회전을 유지하기 위한 예방 유지보수

대부분의 충격 스프링클러 문제는 기본적인 계절별 유지 관리를 통해 예방할 수 있습니다. 적절하게 유지관리된 임팩트 스프링클러 헤드는 오래 지속될 수 있습니다. 10~20년 주거용 응용 분야에서는 관심을 받지 못하고 3~5년 내에 고장이 나는 장치와 비교하면 상당한 차이가 있습니다.

봄 스타트업 체크리스트

겨울철 폐쇄 기간 동안 쌓일 수 있는 잔해물을 제거하기 위해 스프링클러를 연결하기 전에 공급 라인을 세척하십시오.
각 스프링클러 헤드, 특히 동결-해동 주기로 인해 가장 큰 손상이 발생하는 노즐 및 피벗 영역 주변에 균열이 있는지 검사하십시오.
모든 머리의 디플렉터 암 스프링을 테스트하십시오. 장력이 사라진 부분은 교체하십시오.
피벗 베어링이 자유롭게 회전하는지 확인하고 헤드가 전혀 뻣뻣한 느낌이 들면 실리콘 윤활제를 가볍게 코팅하십시오.
노즐 상태를 확인하고 스케일이나 이물질을 제거하십시오.
보관 또는 동결 이벤트 중에 아크 스톱 칼라 위치가 이동되지 않았는지 확인하십시오.

시즌 중 유지 관리

한 달에 한 번씩 각 구역을 육안으로 점검하십시오. 시스템이 작동하는 동안 주변을 돌아다니며 헤드가 회전하지 않거나 예상치 못한 방향으로 분사되는 것을 찾으십시오.
잔디를 깎거나 스프링클러 라이저 근처에서 작업한 후에는 장비 진동이나 바람으로 인해 잔해물이 암 장치 안으로 밀려들어가지 않았는지 확인하십시오.
경수 지역(150 mg/L 탄산칼슘 이상)에 있는 경우, 물때가 쌓이는 것을 방지하기 위해 시즌 중간에 노즐 부분을 식초로 잠깐 씻어내는 것을 고려하십시오.

가을 방한화

노즐과 피벗 하우징 내부의 물이 팽창하여 헤드가 갈라지는 것을 방지하기 위해 첫 번째 급냉 전에 모든 라인을 비우거나 불어냅니다.
머리가 완전히 배수될 수 없는 지상 라이저에 있는 경우 머리를 제거하고 겨울 동안 실내에 보관하십시오.
관개 시즌이 다시 시작될 때 당황하지 않고 봄이 오기 전에 문제를 해결할 수 있도록 시즌 동안 문제를 보인 모든 머리를 기록해 두십시오.

수리보다는 교체가 필요한 경우

지속적인 수리가 올바른 요청이 아닌 상황이 있습니다. 다음과 같은 경우 임팩트 스프링클러 헤드 전체를 교체하는 것을 고려하십시오.

헤드는 10~12년 이상 되었으며 한 시즌 동안 여러 번 수리해야 했습니다.
본체에 균열이 있거나 구조적 완전성에 영향을 미치는 심각한 부식이 보입니다.
특정 모델의 교체 부품(스프링, 노즐, 칼라)은 더 이상 제공되지 않습니다.
피벗 베어링은 영구적으로 점수가 매겨지거나 홈이 파여져 있으며 교체용 베어링은 별도로 제공되지 않습니다.
수리에 필요한 부품의 총 비용은 새 헤드 비용에 근접하거나 이를 초과합니다.

Rain Bird, Nelson 또는 Orbit과 같은 유명 브랜드의 새로운 황동 임팩트 스프링클러 헤드는 일반적으로 비용이 많이 듭니다. $10~$25 . 관개업체의 단일 서비스 요청이 시간당 $75~$150에 달할 수 있다는 점을 고려하면 임팩트 스프링클러 헤드를 직접 수리하거나 교체하는 것이 거의 항상 더 나은 가치를 나타냅니다. 특히 위 단계를 사용하여 문제를 올바르게 진단한 경우에는 더욱 그렇습니다.
