임팩트 스프링클러는 왜 달라붙나요?

충격 스프링클러가 고착되는 주요 원인은 다음과 같습니다. 잔해물 축적, 마모되거나 부풀어 오른 씰, 경수로 인한 광물 침전물, 피벗 암 스프링 또는 베어링의 기계적 마모 . 회전하는 헤드가 회전을 멈추거나 한 위치에 고정되면 물 분포가 고르지 않게 되어 잔디나 들판 전체에 마른 패치가 남게 됩니다. 좋은 소식은 걸림의 원인이 무엇인지 정확히 알면 전체 장치를 교체하지 않고도 대부분의 고착 문제를 해결할 수 있다는 것입니다.

임팩트 스프링클러가 달라붙으면 내부에서 실제로 일어나는 일

충격 스프링클러(때때로 임펄스 스프링클러라고도 함)는 무게가 있는 디플렉터 암에 물이 닿는 힘을 사용하여 스프링클러 헤드를 앞뒤로 또는 완전한 원호로 회전시키는 방식으로 작동합니다. 그 팔은 머리의 몸체를 때리며 충격을 받을 때마다 머리를 몇 도씩 밀어냅니다. 따라서 이름이 붙여졌습니다. 이 기계적 리듬을 방해하는 것이 있으면 머리의 움직임이 멈춥니다.

동작은 정확한 순서에 따라 달라집니다. 수압이 노즐을 통해 밀려 팔의 디플렉터 컵에 닿고, 팔이 흐름 밖으로 흔들리고 스프링이 다시 당겨서 또 다른 타격을 가합니다. 스프링의 장력이 떨어지거나, 피벗 조인트가 걸리거나, 모래가 베어링을 막거나, 헤드 베이스가 막히면 사이클이 중단됩니다. 어떤 부분이 실패했는지 이해하면 정확한 수정 방법을 알 수 있습니다.

가장 일반적인 이유 임팩트 스프링클러 막히다

헤드 내부의 잔해 및 먼지

모래, 작은 자갈, 예지된 잔디 및 토양 입자는 주거 및 농업 환경에서 충격 스프링클러가 고착되는 가장 큰 원인입니다. 심지어 1mm 미만의 작은 모래 조각이라도 베어링 칼라나 노즐에 박혀 있으면 회전이 완전히 멈출 만큼 충분한 마찰이 발생합니다. 지면에 설치된 스프링클러 헤드는 급수 주기마다 공급 라인에서 물을 끌어당기고, 물 속의 미립자는 시간이 지남에 따라 헤드 내부에 쌓이게 되므로 특히 취약합니다.

라이저에 인라인 필터나 스크린이 없는 시스템은 가장 큰 영향을 받습니다. 관개 유지 관리 회사의 연구에 따르면 임팩트 스프링클러 서비스 요청의 60% 이상이 헤드가 막히거나 더러워진 것과 관련이 있습니다. 일차적 또는 기여 원인으로.

광물 매장지 및 경수 규모

경수(칼슘과 마그네슘 농도가 높은 물)가 있는 지역에서는 임팩트 스프링클러가 노즐 내부와 피봇 암 어셈블리를 따라 백악질의 흰색 축적물을 생성합니다. 몇 달에 걸쳐 이 스케일은 노즐 입구를 좁혀 압력과 흐름을 줄이고 움직이는 부품을 함께 접착할 수 있습니다. 위의 물 경도 150mg/L(백만분율) 스프링클러를 주기적으로 청소하지 않으면 단일 관개 시즌 내에 눈에 띄는 스케일링이 발생합니다.

문제는 미국 남서부, 지중해 지역, 호주 일부 지역과 같이 석회암 대수층에서 수원을 끌어오는 건조한 기후에서 더욱 심각합니다. 이러한 시스템의 스프링클러 헤드는 안정적인 회전을 유지하기 위해 3~6개월마다 스케일 제거가 필요한 경우가 많습니다.

마모되거나 변형된 씰 및 O-링

임팩트 스프링클러 내부의 씰과 O-링은 회전 헤드와 고정 베이스 사이에 방수 기능을 제공합니다. 이러한 고무 구성 요소가 노화되거나 건조되거나 UV 광선 및 처리된 물의 화학 물질에 노출되면 갈라지거나 부풀어오르거나 휘어질 수 있습니다. 부풀어 오른 O-링은 회전하는 슬리브에 대해 너무 많은 마찰을 발생시켜 전체 수압으로도 이를 극복할 수 없습니다. 반면에 씰이 깨지면 물이 측면으로 빠져나가게 되어 디플렉터 암 사이클을 구동하는 압력이 감소합니다.

예산 등급 임팩트 스프링클러의 대부분 고무 씰의 기능 수명은 3~5년 일반적인 실외 조건에서. 고품질 황동 충격 스프링클러는 내구성이 더 뛰어난 씰 재료를 사용하고 훨씬 더 오래 지속될 수 있지만 씰은 여전히 ​​결국 작동하지 않습니다.

약하거나 부러진 피벗 암 스프링

디플렉터 암에 부착된 스프링은 충격이 가해질 때마다 물 흐름으로 다시 스냅됩니다. 금속 피로나 부식으로 인해 이 스프링이 약해지면 암이 충분히 빨리 복귀하지 못합니다. 즉, 편향 상태를 유지하거나 머리를 거의 두드리지 않아 의미 있는 회전력을 전달하지 못합니다. 스프링클러가 작동하는 것처럼 보이지만(물이 흐르고 있음) 헤드가 회전하지 않습니다.

이는 비료가 풍부한 물에 노출된 오래된 스프링클러에서 특히 흔히 발생하며, 이로 인해 코팅되지 않은 금속 스프링의 부식이 가속화됩니다. 저렴한 아연 합금 스프링이 가장 취약합니다. 스테인레스 스틸 스프링은 훨씬 더 오래 지속됩니다.

낮은 수압

임팩트 스프링클러가 올바르게 작동하려면 최소 작동 압력이 필요합니다. 대부분의 주거용 및 상업용 모델에는 25 및 50PSI 디플렉터 암 리듬을 구동하기에 충분한 힘을 생성하기 위해 머리에서. 너무 많은 구역이 동시에 실행되거나 공급 라인이 부분적으로 막히거나 도시 압력 변동으로 인해 공급 압력이 최소값 아래로 떨어지면 스프링클러 헤드가 느려지거나 회전이 완전히 중지됩니다.

이른 아침에는 헤드가 잘 회전하지만 나중에 고정되는 헤드는 기계적인 문제라기보다는 압력 문제인 경우가 많습니다. 최대 가구 수요 기간에는 공급 라인의 가용 압력이 눈에 띄게 감소하며 때로는 10~20PSI까지 감소합니다.

머리 속으로 자라는 풀과 식물

지면 가까이에 설치된 스프링클러에서는 풀과 잡초가 회전하는 칼라 주변 및 내부로 물리적으로 자랄 수 있습니다. 계절이 지나면서 초목이 두꺼워지면서 머리 주위를 감싸고 회전을 멈출 만큼 충분한 기계적 저항을 생성합니다. 이는 점진적으로 발생하므로 스프링클러는 완전히 멈추기 전에 몇 주에 걸쳐 더 천천히 회전할 수 있습니다. 잔디 관리 팀은 잔디를 깎는 동안 스프링클러 구역을 간과하여 각 머리 주위에 키가 큰 잔디 고리를 남기는 경우가 많습니다.

금속 부품의 부식 및 녹

습도가 높은 환경이나 스프링클러를 고인 물에 방치하면 철 및 강철 부품이 녹슬게 됩니다. Rust는 형성되면서 팽창합니다. 이는 한때 서로 자유롭게 움직였던 부식된 구성 요소가 이제 단단히 결합된다는 것을 의미합니다. 피벗 베어링이 가장 흔한 피해자입니다. 아연 합금 부품도 면역성이 없습니다. 물이 있는 상태에서 이종 금속이 접촉하면 갈바닉 부식이 발생하여 연결 지점의 악화가 가속화됩니다.

임팩트 스프링클러가 고착되는 이유를 진단하는 방법

스프링클러를 분리하기 전에 빠른 진단 순서를 실행하십시오. 시간을 절약하고 분해하기 전에 올바른 교체 부품을 주문하는 데 도움이 됩니다.

1. 시스템을 켜고 헤드가 전혀 움직이거나 회전을 시작한 다음 멈추는지 관찰합니다.
2. 물이 흐르는 동안 디플렉터 암을 손가락으로 수동으로 밀어보세요. 급격히 튀어오르면 스프링은 괜찮은 것입니다. 느리게 움직이거나 거의 돌아오지 않으면 스프링이 의심됩니다.
3. 노즐 흐름을 살펴보세요. 완전하고 깨끗한 아크는 압력이 양호하고 막힘이 없음을 나타냅니다. 약한 스퍼터링 또는 편향된 흐름은 부분적인 막힘 또는 낮은 압력을 나타냅니다.
4. 헤드를 수동으로 회전시켜 보십시오(물을 끈 상태에서). 자유롭게 회전하는 경우 압력이나 디플렉터 암이 원인일 가능성이 높습니다. 뻣뻣하거나 갈리는 경우 파편, 미네랄 스케일 또는 압착된 베어링을 의심해 보세요.
5. 머리 주변에 식생 침입이 있는지 즉시 확인하십시오.

분해하기 전에 결과를 기록하면 수리 프로세스가 더 빠르고 효율적이 됩니다.

막힌 임팩트 스프링클러에 대한 단계별 수정

잔해 및 침전물 청소

물 공급을 끄십시오. 라이저에서 스프링클러 헤드를 푸십시오. 대부분의 스레드는 시계 반대 방향으로 풀립니다. 제조업체의 설계에 따라 헤드를 분해합니다(대부분의 황동 임팩트 스프링클러는 칼라에서 클립이 풀립니다). 모든 구성품을 깨끗한 물로 헹굽니다. 작은 브러시(오래된 칫솔이 좋습니다)를 사용하여 노즐, 베어링 칼라 및 침전물이 쌓이는 홈을 문지릅니다. 노즐을 광원에 대고 완전히 깨끗한지 확인합니다. 다시 조립하고 테스트하세요.

잔해가 발생하기 쉬운 시스템의 경우, 200메쉬 스크린의 Y형 스트레이너 필터 설치 구역 입구에서. 이는 입자가 헤드에 도달하기 전에 포착하여 청소 빈도를 크게 줄입니다.

광물 퇴적물 제거

분해된 부품을 백식초에 30~60분 동안 담가둡니다. 아세트산은 대부분의 금속 또는 플라스틱 부품을 손상시키지 않고 탄산칼슘 스케일을 용해합니다. 심하게 쌓인 경우 관개 장비용으로 제작된 상업용 스케일 제거 용액을 사용하십시오. 담근 후 이쑤시개나 얇은 와이어를 사용하여 노즐 구멍을 청소합니다. 재조립하기 전에 철저히 헹구십시오. 잔여 산은 시간이 지남에 따라 고무 씰의 성능을 저하시킬 수 있습니다.

물 경도가 지속적으로 초과되는 경우 200mg/L , 지속적인 스케일 형성을 줄이기 위해 관개 공급 라인에 전체 시스템 연수기 또는 최소한 자성 연수기 설치를 고려하십시오.

마모된 씰 및 O-링 교체

오래된 O-링을 철물점이나 관개 공급업체에 가져가서 크기를 정확하게 맞추십시오. 심지어 밀리미터의 작은 차이라도 누출이나 결합의 원인이 됩니다. 일반적인 임팩트 스프링클러 모델용 O-링 교체 키트 비용 $2에서 $8 사이 헤드에 모든 씰을 포함합니다. 설치하기 전에 소량의 실리콘 기반 윤활제(고무를 저하시키는 WD-40과 같은 석유 기반 제품은 사용하지 않음)로 새 O-링을 윤활하십시오. 이는 서비스 수명을 연장하고 조립을 용이하게 합니다.

디플렉터 암과 스프링 고정하기

스프링이 구부러지거나 약간 늘어나거나 부식된 경우 교체하는 것이 좋습니다. 스프링은 저렴하며(일반적으로 일반 교체의 경우 3달러 미만), 대부분의 임팩트 스프링클러 브랜드는 스프링을 개별 부품으로 판매합니다. 새 스프링을 장착할 때 장력이 작동 압력에 맞게 올바르게 설정되었는지 확인하십시오. 스프링이 너무 빡빡하면 팔이 충분히 멀리 휘어지는 것을 방지할 수 있습니다. 너무 느슨하고 팔이 충분한 힘으로 뒤로 젖혀지지 않습니다. 대부분의 제조업체는 제품 설명서에 스프링 장력 설정을 지정합니다.

또한 암의 디플렉터 컵이 갈라지거나 변형되지 않았는지 확인하십시오. 손상된 컵은 물 흐름을 효율적으로 포착하지 못하여 각 사이클에서 팔에 전달되는 힘을 감소시킵니다.

피벗 베어링 윤활

청소 후 피벗 베어링과 회전하는 칼라 표면에 실리콘 그리스를 얇게 바르십시오. 지나치게 윤활하지 마십시오. 과도한 그리스는 더 많은 먼지를 끌어당기고 다음 몇 주 동안 문제를 악화시킵니다. 가볍고 균일한 코팅이면 충분합니다. 실리콘 윤활제는 방수 기능이 있고 플라스틱 및 고무와 호환되므로 관개 장비에 적합한 선택입니다. WD-40(진정한 윤활제가 아닌 물 대체 스프레이)을 피하고 씰 성능을 저하시킬 수 있는 유성 제품을 절대 사용하지 마십시오.

저압 문제 해결

압력이 근본 원인이라면 먼저 호스 턱받이에 끼워진 간단한 게이지로 압력을 측정하세요. 철물점에서 가격은 약 10~15달러입니다. 공급 장치의 압력은 적절하지만 스프링클러의 압력이 크게 떨어지면 부분적으로 닫힌 밸브, 꼬인 공급 라인 또는 구역 밸브의 필터 스크린이 막혔는지 확인하십시오. 특정 구역에서 동시에 작동하는 헤드 수를 줄입니다. 일반적으로, 임팩트 스프링클러 헤드는 3~5개 이하 노즐 크기와 사용 가능한 공급 압력에 따라 단일 구역에서 작동해야 합니다.

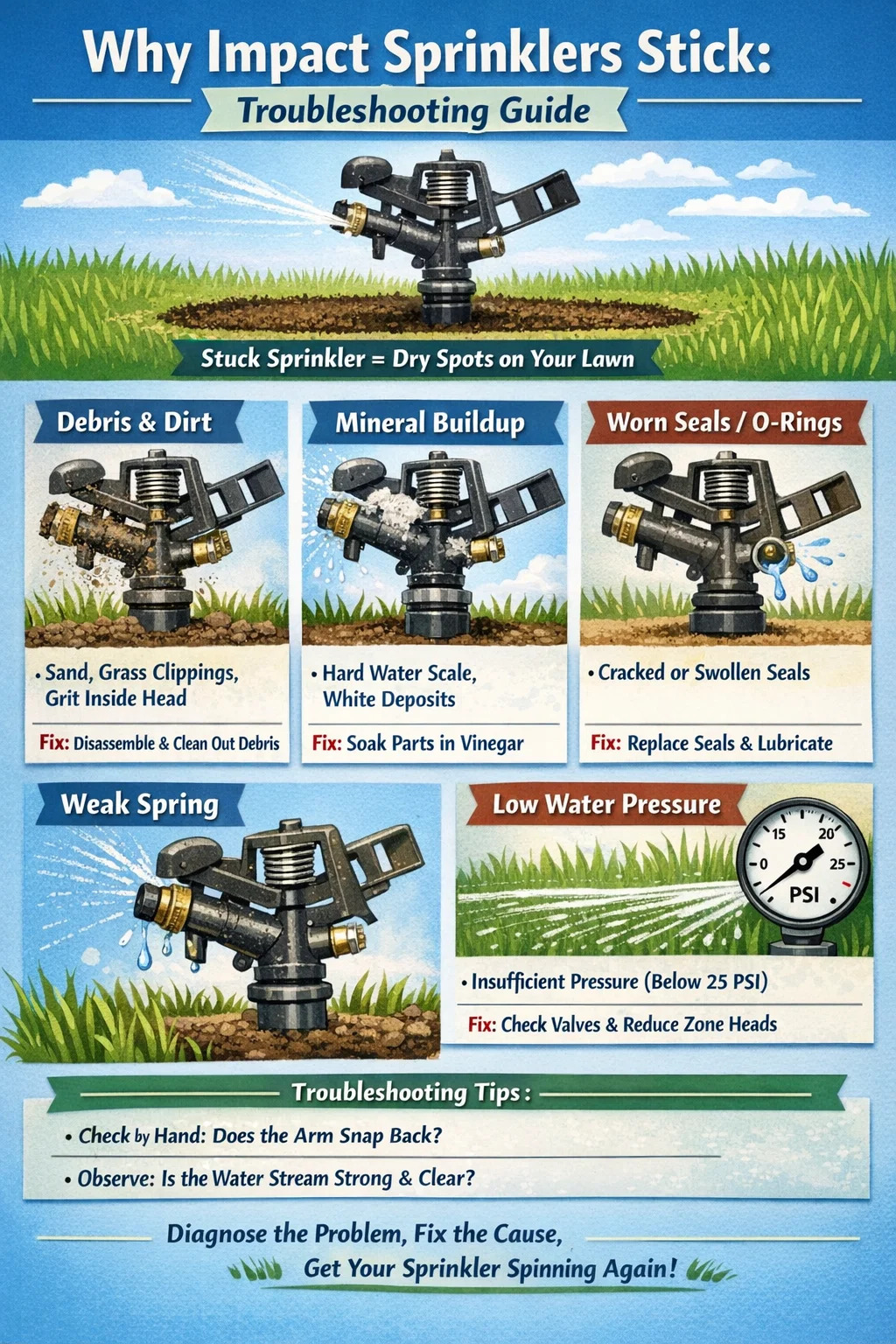

임팩트 스프링클러 고착 문제 한눈에 보기

수리 시기와 임팩트 스프링클러 헤드 교체 시기

헤드가 비교적 새 제품이고(플라스틱의 경우 5년 미만, 황동의 경우 10년 미만) 하우징이 손상되지 않았으며 문제가 하나 또는 두 개의 구성 요소에 국한된 경우 수리하는 것이 좋습니다. 본체에 금이 갔거나, 여러 부품이 동시에 고장났거나, 헤드가 단종된 모델이고 예비 부품이 없는 경우 교체하는 것이 더 현명합니다.

일반적으로 플라스틱 충격 스프링클러 헤드는 다음과 같이 판매됩니다. 각 $3 ~ $15 , 고품질 황동 충격 스프링클러의 범위는 다음과 같습니다. $15 ~ $60 . 교체 부품 비용이 새 장치 가격의 50% 이상에 도달하는 경우 일반적으로 교체가 경제적인 선택입니다. 특히 오래된 부식된 본체에 새로 재구축된 헤드는 종종 한 시즌 내에 다음 고장이 발생하는 경우가 많기 때문입니다.

황동 충격 스프링클러는 상업용 또는 농업용으로 많이 사용하는 경우 초기 비용이 더 높습니다. 플라스틱 장치보다 수명이 훨씬 더 길며(종종 기본 유지 관리를 통해 15~20년) 해당 구성 요소는 교체 부품으로 더욱 일관되게 사용할 수 있습니다.

향후 임팩트 스프링클러 고착 방지

예방은 반복적인 수리보다 훨씬 쉽습니다. 소량의 일상적인 유지 관리를 통해 임팩트 스프링클러가 발생하기 전에 고착된 원인의 대부분을 제거할 수 있습니다.

• 흡입 필터를 설치합니다. 각 구역 밸브 입구의 메쉬 스크린 필터는 잔해가 스프링클러 헤드에 도달하기 전에 차단합니다. 관개 시즌이 시작될 때마다 필터 요소를 청소하거나 교체하십시오.
• 시작 시 시스템을 플러시합니다. 계절이 시작되기 전에 구역 밸브를 수동으로 열고 스프링클러 헤드를 부착하지 않은 채 몇 분 동안 물을 흐르게 하여 파이프에 쌓인 침전물을 제거하십시오.
• 매년 헤드 청소: 모든 임팩트 스프링클러 헤드는 12개월마다, 경수 지역에서는 6개월마다 분해, 세척 및 검사합니다.
• 머리 주위에 여유 공간을 유지하십시오. 각 스프링클러 헤드 반경 최소 15cm 내에서 잔디를 다듬습니다. 식물 성장이 반복적으로 문제가 되는 경우 장착 높이를 약간 높이십시오.
• 계절에 따라 시스템 압력을 확인하십시오. 수압은 계절별 수요 변화에 따라 달라집니다. 존 헤드의 작동 압력이 제조업체의 권장 범위 내에 있는지 확인하십시오.
• 올바른 방한 조치: 추운 기후에서는 첫 번째 동결 전에 스프링클러 시스템의 물을 빼거나 불어내십시오. 스프링클러 헤드 내부에서 얼음이 팽창하면 하우징이 깨지고 씰이 변형되어 다음 봄에 문제가 발생할 수 있습니다.
• 매년 실리콘 윤활제를 바르십시오: 피벗 베어링과 회전 칼라에 실리콘 그리스를 얇게 코팅하여 표면이 자유롭게 움직이도록 하고 공정 중 부식을 방지합니다.

이러한 기본적인 연간 관리를 받는 관개 시스템은 주요 구성 요소의 고장 없이 10~20년 동안 일상적으로 작동합니다. 무시되는 제품은 일반적으로 3~5시즌 이내에 수리 또는 전체 교체가 필요합니다.

임팩트 스프링클러와 기타 스프링클러 유형: 고착 비교

헤드를 회전시키기 위해 내부 터빈과 기어 트레인을 사용하는 기어 구동식 회전식 스프링클러에 비해 임팩트 스프링클러는 메커니즘이 더 간단하고 일반적으로 달라붙을 때 수리하기가 더 쉽습니다. 디플렉터 암 메커니즘은 외부에 있고 눈에 띄므로 검사가 간단합니다. 기어 구동 헤드는 내부 기어의 허용 오차가 더 엄격하고 특수 도구 없이는 청소하기가 더 어렵기 때문에 모래에 더 취약합니다.

팝업 스프레이 헤드는 전혀 회전하지 않으므로 회전 의미에서 "고착"되지 않습니다. 그러나 팝업 메커니즘은 후퇴 스프링이 고장나거나 슬리브에 모래가 쌓이는 경우에 중단될 수 있습니다. 이는 다르지만 관련된 유지 관리 문제입니다.

운동장, 골프장, 농경지 등 넓은 면적을 취재하는 경우 임팩트 스프링클러는 가장 내구성이 뛰어나고 비용 효율적인 옵션 중 하나입니다. 바로 이러한 기계적 단순성 때문입니다. 접착되면 일반적으로 빠르고 저렴하며 일자 드라이버와 펜치 외에는 특별한 도구가 필요하지 않습니다.

아크 조정과 고착과의 관계

많은 임팩트 스프링클러는 호 조정을 허용하여 전체 360도가 아닌 특정 구역을 커버하도록 회전 스윕을 제한합니다. 이는 머리에 여행용 칼라나 조정용 칼라를 사용하여 수행됩니다. 이 칼라가 잘못된 위치에 있거나 부분적으로 압착되면 머리가 의도한 호를 완성하지 않고 계속 같은 위치로 돌아가고 반전하기 때문에 "고정"된 것처럼 보일 수 있습니다.

완전 원형 또는 넓은 원호 적용을 의도했을 때 임팩트 스프링클러가 좁은 띠에서 앞뒤로 진동하는 것처럼 보이면 트립 칼라 조정 나사를 확인하고 정지하십시오. 미네랄 침전물은 이러한 작은 조정 부품을 잠그는 경우가 많습니다. 식초를 담그고 작은 일자 드라이버를 사용하여 조심스럽게 조작하면 일반적으로 교체하지 않고도 부품을 풀 수 있습니다.

임팩트 스프링클러 헤드를 청소하거나 재조립한 후에는 항상 아크 설정을 다시 확인하십시오. 분해하는 동안 트립 칼라가 약간 이동하여 시스템이 다음 실행될 때 예상치 못한 적용 범위 공백이 발생하는 것이 일반적입니다.

라이저 높이와 설치 각도의 역할

수직으로 설치되지 않은 스프링클러 헤드는 완벽하게 수평을 이루는 헤드에서는 결코 경험할 수 없는 고착 문제를 일으킬 수 있습니다. 라이저가 기울어지면 디플렉터 암이 깨끗한 수평 원호로 흔들리지 않습니다. 회전 부분에서 오르막이나 내리막으로 이동하여 스프링 장력 역학과 헤드에 가해지는 힘을 변경합니다. 시간이 지남에 따라 이러한 고르지 않은 힘 분포로 인해 피벗 베어링의 한쪽이 다른 쪽보다 더 빨리 마모되어 조기 고장이 발생합니다.

라이저가 2도 이내로 수직이 되도록 충격 스프링클러를 설치합니다. 수직의. 설치 중에는 작은 레벨을 사용하십시오. 계절에 따라 변하는 무거운 점토 토양이 있는 지역에서는 관개 시즌을 시작하기 전에 매년 봄 라이저 각도를 확인하고 수정합니다.

라이저 높이도 중요합니다. 주변 식물에 비해 너무 낮게 장착된 임팩트 스프링클러 헤드는 잔디에 엉키는 경우가 많습니다. 잔디밭 작업에 대한 표준 권장 사항은 스프링클러 본체 상단이 안착되도록 헤드 위치를 지정하는 것입니다. 주변 잔디 표면 위 10~15cm — 성장기 동안 일반적인 잔디 높이를 지울 수 있을 만큼 충분히 높습니다.
